表札加工〜文字の浮かし彫り

時々ですが、表札のような文字の浮かし彫り加工についてのご相談があります。

OneCNCは決して彫刻専門のソフトという訳ではありませんが、
彫刻工具やテーパー工具を用いた2.5次元加工ができますので、
簡単な文字彫刻でしたら、通常のミル製品(Mill Expressなど)で対応できます。

もし似たような加工をされることがあれば、以下の手順を参考にして下さい。

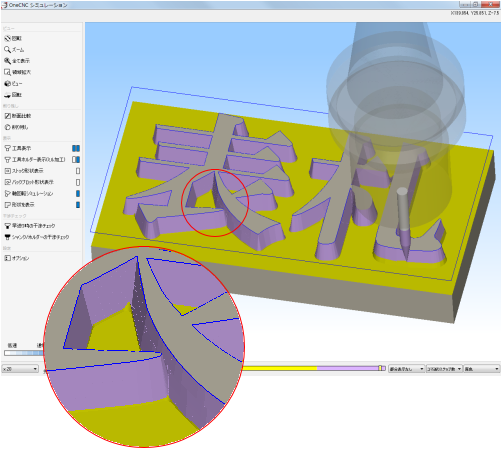

ステップ1) 文字をベクトル化します



ステップ2) ポケット加工

※テーパー工具を使用する場合は、ポケット加工のテーパー角度と工具テーパーを同じ値にします。


ステップ3) 輪郭仕上げ加工
※テーパー工具を使用する場合は、輪郭加工のテーパー角度と工具テーパーを同じ値にします。
