【ユーザー事例】名城大学 理工学部 梅本氏による模型制作事例

名城大学 梅本氏による初の国産乗用車「アツタ号」の模型制作事例
 〜先駆者たちの技術から、ものづくりにおける職人魂を学ぶ


詳細はこちら→ http://onecnc.co.jp/users/n1802.htm


名古屋市にある名城大学は、1926年に開設された「名古屋高等理工科講習所」を前身として90年を超える歴史を持ち、ノーベル物理学賞の受賞者を出すなど研究分野での活躍が著しい総合大学です。

名城大学とOneCNCの出会いは、理工学部共同利用機械工場(実習工場)で使用するマシニングセンタ(FANUCロボドリル)用のCAMソフトとして、2016年にOneCNC Mill Expertを1台導入いただいたことに始まります。

実習工場では、導入直後から同大学の研究室から依頼された加工品の製作にOneCNCを積極的に活用し、翌年にはOneCNCを複数台のパソコンで運用できるようネットワークライセンスにランクアップされました。

さらに2018年からは機械工学科の学生を対象にCAD/CAMを用いた講義を計画しており、大講義室で学生一人につき一台のCAD/CAM環境を整えるため、OneCNC Mill Expertをネットワークライセンスで50セット追加導入し、講義の準備を進められているところです。(2018年3月現在)

この度、理工学部 技術員の梅本氏から、OneCNCを用いて制作された作品をご紹介いただきました。

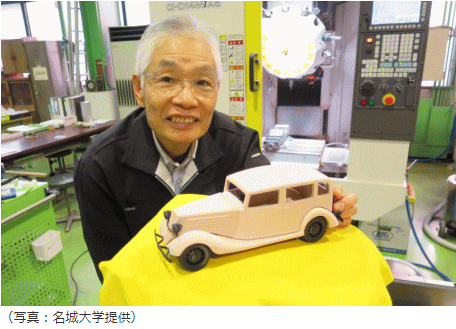

この作品は、1932年に完成した初の国産乗用車「アツタ号」を20分の1スケールで忠実に再現した自動車模型です。
2017年に名古屋都市センターまちづくり広場で開催された第13回パネル展と講演会「中部における国産車のあゆみ」(中部産業遺産研究会主催)での展示・講演にあわせて、名城大学の梅本氏が制作したものです。

制作にあたっては、同大学の学内設備であるCAD/CAMシステム(SOLIDWORKS、OneCNC)と、マシニングセンター(FANUC ROBODRILL)、さらに3Dプリンター(学外設備)が使用されています。

モデルとなった「アツタ号」は、わずか30台あまりしか製造されておらず、実車は現存していません。
写真と当時の図面だけを頼りに、梅本氏の持ち前の技術と探究心で細部にまでこだわって完成させた作品です。



制作にあたって苦労した点、工夫した点を教えて下さい

梅本氏:
「まず何よりも、車の正面図や詳細図がないので詳細部の復元が難しかったですね。
図面を実車の大きさに拡大して、CADデータの部品と図面と重ねあわせながら、できるだけ忠実に形状を再現するように工夫しました。」



梅本氏:
「ボディの切削加工においては、中空肉薄のパーツが多く、歪みを生じるためそのままではうまく加工できません。
そのため、先に内部の凸型のサポート材を削り出し、その上にワークを被せて切削することで、歪みのない正確な加工ができるよう工夫しています。」

梅本氏:「他にも、窓枠やボディ側面など多方面からの割り出し加工が必要なパーツが多く、ワークの位置決めにも工夫を凝らしました。」


最後に
梅本さんは、アツタ号の当時の図面や関係資料を読み解くうち、「先駆者たちの職人魂を感じた」といいます。
これから実習を受ける学生の皆さんにも、その職人魂を伝えていかれることと期待が膨らみます。


【導入製品】

■講義室用 OneCNC Mill Expert(50台)
■工作室用 OneCNC Mill Expert(10台)

詳細はこちら→ http://onecnc.co.jp/users/n1802.htm
OneCNC公式ホームページ  http://www.onecnc.co.jp/
OneCNC資料請求フォーム  http://www.onecnc.co.jp/inq/form.htm
ユーザー事例 - 16:27 -

  【アップデート情報】XR7 V52.02 リリース  SolidWorks2018への対応

OneCNC XR7の最新版 V52.02 がリリースされました。
XR7製品をご利用中の全てのユーザー様は、ユーザーサイトから更新版を無料でダウンロードし、今すぐアップデートすることが可能です。

以下、 V51.89 からの主な更新項目となります。


【共通/CAD】

・SolidWorksトランスレーターの更新
  SolidWorks2018 までの全てのバージョンに対応しました。

 ※ 但し、Solidworks 2018ファイルの対応は64bit OSのみとなります。
  (SolidWorks 2018ファイル自体が32bit OSには対応していないため)

 ※ファイル名やフォルダ名に2バイト文字を含む場合も、
  問題なく読み込みができるようになりました。

・その他各種CADトランスレーターの更新
  ( Parasolid , IGES , STEP , Rhino , SAT , VDA )


・言語ファイルの更新 ( 日本語、イタリア語、ドイツ語 )


【ミル/旋盤/複合旋盤】

・工具リスト、工具ホルダ、材料リストなどのライブラリ機能の調整
 起動プロファイル切替機能との関連性を改善しました。

・その他
OneCNC公式ホームページ  http://www.onecnc.co.jp/
OneCNC資料請求フォーム  http://www.onecnc.co.jp/inq/form.htm
アップデート情報 - 16:02 -

  XR7 チュートリアルが更新されました(PDF&動画)

OneCNC XR7のチュートリアル(独習用テキスト)が更新されました。
PDF形式のテキストは、ユーザーサイト内のダウンロードページから
無料でダウンロードすることが可能です。

またそれぞれのチュートリアルに基づいて実際に操作する様子を動画でもご覧いただけます。


これからOneCNCを習得される方は、ぜひご活用ください。
【共通】画面インターフェース[動画で見る]
【CAD】2次元図面を描いてみよう[動画で見る]
【CAD】3次元モデルからの2次元図面化[動画で見る]
【CAD】作業平面の基本操作[動画で見る]
【CAD】ソリッドモデリング〜スクリュードライバー[動画で見る]
【CAD】ソリッドモデリング〜形状線の押し出し[動画で見る]
【CAD】サーフェスモデリングの基礎[動画で見る]
【ミル】2D図面からの工程作成[動画で見る]
【ミル】画像トレースからの彫刻加工[動画で見る]
【ミル】多数個取り[動画で見る]
【ミル】スクリュードライバーの3D加工[動画で見る]
【ミル】キャビティモデルに対する削り残し加工[動画で見る]
OneCNC XR7 チュートリアル


OneCNC公式ホームページ  http://www.onecnc.co.jp/
OneCNC資料請求フォーム  http://www.onecnc.co.jp/inq/form.htm
お知らせ・告知 - 11:24 -

  【アップデート情報】XR7 V51.89 リリース

OneCNC XR7の最新版 V51.89 がリリースされました。
XR7製品をご利用中の全てのユーザー様は、ユーザーサイトから更新版を無料でダウンロードし、今すぐアップデートすることが可能です。

以下、 V51.81 からの主な更新項目となります。

【共通/CAD】

・エッジ抽出時の出力先レイヤーの指定が可能になりました。
 エッジ抽出時の出力先レイヤーを、現在のレイヤーとするか、
 "Extracted"レイヤーとするか、いずれかを選択できるようになりました。
 [ファイル] > [環境設定] > [レイヤー・タブ]より指定できます。


・3D寸法線に対応しました。
 これまで寸法線を描くには、同一作業平面上の要素を選択する必要がありましたが、
 同一作業平面上にない要素についても、寸法線の作図が可能になりました。
 OneCNC_3D寸法線

・テキストをベクトル化した時の要素重複を解消
 TrueTypeフォントをベクトル化した際に、要素が重複するケースがあり修正しました。


【ミル/複合旋盤】

・クーラント名の編集
 工具選択ダイアログ上で、クーラント名をリネームした際に、
 編集したクーラント名が正常に保存されない不具合があり修正しました。

・言語ファイルの更新(日本語、中国語)

・その他
OneCNC公式ホームページ  http://www.onecnc.co.jp/
OneCNC資料請求フォーム  http://www.onecnc.co.jp/inq/form.htm
アップデート情報 - 17:48 -

  【アップデート情報】XR7 V51.81 リリース

OneCNC XR7の最新版 V51.81 がリリースされました。
XR7製品をご利用中の全てのユーザー様は、ユーザーサイトから更新版を無料でダウンロードし、今すぐアップデートすることが可能です。

以下、 V51.51 からの主な更新項目となります。

【共通/CAD】

・コマンドマネージャー下部に表示されていた操作支援イラストが復活しました。
 (ウィンドウサイズに十分に余裕がある場合のみイラストが表示されます)

・DXF形式のインポート/エクスポートの改善
 1) マルチバイトとシングルバイトが混在した長いレイヤー名を含む
   DXFファイルの読み込みに対応しました。
 2) DXF形式へのエクスポート時に、フォント・スタイルを含むようにしました。

・正常にエッジ抽出できないケースへの例外処理に対応しました。

・長いレイヤー名を指定した場合に発生していた問題を修正しました。

・情報表示で2点間距離を計測した際に、XYZの各成分ごとの距離(dX,dY,dZ)が
 表示されるようになりました。


・エッジ抽出時のレイヤー名について
 エッジ抽出時に 「Extracted」というレイヤーに書き出しされるように変更されました。

 その他

【ミル/複合旋盤】

・スキャロップ一定加工の強化
 - 面の仕上がりが向上するよう、ツールパスのコーナー処理が改良されました。
 - 1mm未満の小径のボールエンドミルにも対応。

・面沿い加工の強化
 - 面の仕上がりが向上するよう、ツールパスのコーナー処理が改良されました。
 - 1mm未満の小径のボールエンドミルにも対応。

 ※それ以外の加工方法については以前から1mm未満の小径工具に対応しております。

・複合旋盤 B軸加工メニューに「等高線複合仕上げ加工」が追加されました。

・C軸端面加工(極座標補間OFF)において、最初の形状要素(1ブロックの動き)が
 正しく回転軸で補間処理されていなかった問題があり、これを修正しました。

 その他


【ポスト設定】

・工具選択ダイアログで、スピンドル方向(正転/逆転)の切替が可能になりました。
 ※対応するにはポスト設定の修正が必要です。

・工具選択ダイアログに、自由に使用できる4つのポスト変数が追加されました。
 ※ポスト編集の際に使用できる任意のポスト変数となります。
   5軸加工や複合旋盤などの複雑なポストプロセッサを作成する際に役立ちます。


・ポスト変数(回転数{S}、送り速度{F}) を、アンモーダルで強制出力できるようにしました。
 固定サイクルで毎ブロックに回転数の記述が必要なケースへの対応を想定しています。
 モーダル設定に関係なく、強制的にポスト出力する場合は、回転数{S!}、送り{F!}と、
 アドレスコードに感嘆符を付けて記述します。

 {S} ⇒ モーダル   {S!} ⇒アンモーダル
 {F} ⇒ モーダル   {F!} ⇒アンモーダル

・小数点にカンマを使用している場合に発生していた不具合を修正

・同時5軸加工でインバースタイム送りを使用した際に最大送り速度が反映されるよう修正

・OneCNCファイルを開いた際に、NCマネージャー上で選択されているポストファイルが、
 そのPC上に存在していない場合に、警告メッセージが表示されるようになりました。
 異なるポストが選ばれていることに気づかずにNC出力してしまうことを防ぎます。

 その他


【その他】

・シミュレーションの調整
 加工機のテーブルや、加工パートの底面をZ0とした場合のシミュレーションにおいて
 最初の移動が底面から始まることから「工具干渉」と見なされるケースがあり調整しました。

・工具リスト関係の不具合の修正
 - 工具リストの特定の項目名をクリックするとシステムが強制終了する問題を修正
 - 工具リスト上で並び替えをしても、再起動すると元に戻ってしまっていた問題を修正
 - NCマネージャーの下部より工具番号を編集すると、工具リスト・ダイアログ上での
  表示がおかしくなるケースがありこれを修正
 - 旋盤ねじ切り工具を新規に作成できなかった問題を修正

・各国言語ファイルの更新
 日本語においては、ワイヤー製品の翻訳が大幅更新されています。

 その他
OneCNC公式ホームページ  http://www.onecnc.co.jp/
OneCNC資料請求フォーム  http://www.onecnc.co.jp/inq/form.htm
アップデート情報 - 18:09 -

  【アップデート情報】XR7 V51.45 / 51.46 リリース

OneCNC XR7の最新版 V51.46 がリリースされました。
XR7製品をご利用中の全てのユーザー様は、ユーザーサイトから更新版を無料でダウンロードし、今すぐアップデートすることが可能です。

以下、 V51.15 からの主な更新項目となります。

【共通】

・高解像度4Kディスプレイに対応しました。
 4Kディスプレイでお使いの方は、ファイル→環境設定→表示タブ より、
 アイコンの種類を「高解像度用」に変更してご使用ください。
 Mac 5K 27インチ Retinaの高解像度ディスプレイにも適します。

・ノートPCなど垂直解像度の低いディスプレイでは、コマンドマネージャーのメニューが
 上段にアイコン表示され、詳細設定などの全ての項目が使用できるよう最適化されました。

・配色テーマー"Dark Shadow"他のデザインが調整されました。

・作業指示書に使用したOneCNCのバージョン情報が出力されるようになりました。

・言語ファイルの更新

 その他


【ミル/旋盤/複合旋盤】

・工具リスト、工具ホルダ、材料リストなどのライブラリ機能の仕様が刷新されました。
 ライブラリファイルは、これまで複数の bin形式のファイルに分かれていましたが、
 標準フォーマットである XML形式に仕様が変更され、単独のファイルにまとめらました。
 アップデートすると、自動的にbin形式のファイルが新しいXML形式のファイルに変換されます。

 また、工具リストの最下段に「ライブラリの管理」というボタンが追加されています。
 これにより、他のライブラリへの切り替えや、現在のライブラリへの追加読み込みが行えます。
 さらに、ライブラリファイルを外部に書き出しすることなども可能で、作成したライブラリを
 他のPCと共有することが容易になりました。



・工具リストが強化されました。
 - 工具種類にイラストアイコンが追加され見やすくなりました。
 - 工具リストの画面サイズが自由に変更できるようになりました。
 - 工具リストの編集時に、工具の複製が可能になりました。
 - 工具ホルダの編集時に、工具ホルダの複製が可能になりました。
 - 工具履歴に、工具番号が表示されるようになりました。
 - 工具リストに「検索」ボタンが追加され、T番号で工具を検索できるようになりました。
 - 工具リストの各項目(工具名称,工具番号,工具径 など)で並び替えができるようになりました。


【複合旋盤】

・C軸巻き付け加工でのポスト処理が変更されました。
 角度基準位置(0度の位置)と回転方向が、その他の複合加工と統一されました。
 これまでポストカスタマイズにより、C軸巻き付け加工を使用されていた方は、
 お使いのポストの角度と方向についての調整が必要です。

 これに伴い、円筒モデルの平面展開機能についても、基準位置が調整されています。


【ミル】

・フェイス加工のスパイラルスタイルでリフト動作に関する設定を追加

・工具リストにて、C面取り工具の底部直径が登録できなかった件を修正しました。

・NCマネージャーに多数個取りの個数が表示されていなかった件を修正しました。

 その他


【旋盤】

・旋盤工具の参照位置プレビュー表示の調整

・旋盤ホルダの編集画面に、寸法を示すイラストが追加されました。

 その他
OneCNC公式ホームページ  http://www.onecnc.co.jp/
OneCNC資料請求フォーム  http://www.onecnc.co.jp/inq/form.htm
アップデート情報 - 10:25 -

  OneCNCの進化の歴史

OneCNCが日本で販売開始されてから、まもなく11年が経過しようとしています。

日本で初めて販売が始まった時は、3次元CAD/CAMとしては他に例のない
低い価格設定に注目が集まり「ローコストCAD/CAM」として話題になりました。
( 2.5次元:28万円〜 / 3次元: 48万円〜88万円 )

その後もアップグレードを重ねるたびに革新的な新機能が搭載され、
従来の製品と比べても大幅にレベルアップしたCAD/CAMシステムへと成長してきました。

現在では価格だけでなく、ツールパスの性能や、操作性の良さを理由に
ユーザー様からのご紹介で購入いただくケースが増えています。

しかも、11年分の機能強化が図られながらも、価格は当初から据え置きされていますので、
OneCNCの「コストパフォーマンス」はさらに際立っていると言えますね。

これまでのOneCNCの進化の歴史を画像にしてみましたのでご覧ください。

OneCNCの進化の歴史


また、現在旧製品(XR2,XR3,XR4,XR5,XR6)をお使いのユーザー様は、
最新バージョンXR7へのアップグレードが可能ですのでお気軽にお問合せ下さい。
OneCNC公式ホームページ  http://www.onecnc.co.jp/
OneCNC資料請求フォーム  http://www.onecnc.co.jp/inq/form.htm
OneCNCを知ろう - 13:56 -

  「中小企業経営強化税制」についてのご案内

平成29年度税制改正大綱において、中小企業の設備投資を促進する優遇税制が盛り込まれ、
旧来の中小企業投資促進税制の上乗せ措置部分が改組され、「中小企業経営強化税制」に
引き継がれることとなりました。

生産性を向上させる特定の先端設備を導入する際に、事前に所定の手続きを行うことで
下記のような税制優遇が受けられます。
■優遇内容
     即時償却 または 税額控除10% (資本金3,000万円超の事業者は 7%)
■対象設備
    2017年4月1日から2019年3月31日の間に導入した対象設備

OneCNC XR7 シリーズでは、以下の2製品について、中小企業経営強化税制が定める
「生産性向上設備(ソフトウェア)」の要件を満たす先進的なソフトウェアとして、
一般社団法人 情報サービス産業協会より正式に認定を受けており、簡単な手続きで
即時償却、あるいは税額控除などの税制優遇を受けることが可能となっております。

 ※投資促進税制とは異なり、導入前に証明書を取得する必要がありますのでご注意下さい。
   1)証明書取得→2)計画申請/認定→3)設備導入→4)税務申告

中小企業経営強化税制

中小企業経営強化税制


CAD/CAMシステムの導入や増設をご検討中のお客様はぜひ本制度をご活用ください。

 詳細はこちら→ http://onecnc.co.jp/inq/keieikyoka.htm


OneCNC公式ホームページ  http://www.onecnc.co.jp/
OneCNC資料請求フォーム  http://www.onecnc.co.jp/inq/form.htm
お知らせ・告知 - 14:17 -

  表札加工〜文字の浮かし彫り

時々ですが、表札のような文字の浮かし彫り加工についてのご相談があります。

OneCNCは決して彫刻専門のソフトという訳ではありませんが、
彫刻工具やテーパー工具を用いた2.5次元加工ができますので、
簡単な文字彫刻でしたら、通常のミル製品(Mill Expressなど)で対応できます。

もし似たような加工をされることがあれば、以下の手順を参考にして下さい。

ステップ1) 文字をベクトル化します



ステップ2) ポケット加工

※テーパー工具を使用する場合は、ポケット加工のテーパー角度と工具テーパーを同じ値にします。


ステップ3) 輪郭仕上げ加工
※テーパー工具を使用する場合は、輪郭加工のテーパー角度と工具テーパーを同じ値にします。
